اصطلاحات رایج جوشکاری؛ آشنایی با مهم ترین واژه های تخصصی جوشکاری

اصطلاحات رایج جوشکاری؛ واژه هایی که هر جوشکار باید بداند

اگر تازه وارد دنیای جوشکاری شده باشید یا قصد خرید دستگاه جوش و تجهیزات جوشکاری را داشته باشید، احتمالا با اصطلاحاتی روبرو می شوید که در نگاه اول کمی پیچیده به نظر می رسند. واژه هایی مثل قوس الکتریکی، فلز پایه، نفوذ جوش یا سرباره، تقریبا در همه آموزش های جوشکاری و دفترچه های راهنمای دستگاه های جوش دیده می شوند.

شناخت این اصطلاحات فقط مخصوص افراد حرفه ای نیست. حتی اگر قصد دارید بهترین دستگاه جوش، الکترود یا سیم جوش را انتخاب کنید، آشنایی با این واژه ها کمک می کند تصمیم دقیق تری بگیرید و راحت تر با فروشندگان یا جوشکاران حرفه ای ارتباط برقرار کنید.همچنین اگر هنوز به طور کامل با انواع جوشکاری آشنا نشده اید ، پیشنهاد میشود ( مقاله جوشکاری چیست و آشنایی با  انواع جوشکاری ) ، را مطالعه بفرمایید.

در ادامه مهم ترین اصطلاحات رایج جوشکاری را به زبان ساده بررسی می کنیم و برای هر کدام مثال می زنیم تا مفهوم آن را راحت تر درک کنید. اگر تا انتهای مطلب همراه ما باشید، بسیاری از واژه هایی که در آموزش جوشکاری، کاتالوگ دستگاه های جوش و پروژه های صنعتی استفاده می شوند، برایتان کاملا قابل فهم خواهند بود.

چرا شناخت اصطلاحات رایج جوشکاری اهمیت دارد؟

شاید در نگاه اول یاد گرفتن اصطلاحات جوشکاری ضروری به نظر نرسد، اما واقعیت این است که بخش زیادی از آموزش، خرید تجهیزات و حتی انجام یک جوشکاری با کیفیت، به درک همین واژه ها بستگی دارد.

فرض کنید قصد خرید یک دستگاه جوش اینورتر یا انتخاب الکترود مناسب را دارید. اگر معنی اصطلاحاتی مثل نفوذ جوش، چرخه کاری، فلز پایه یا گاز محافظ را ندانید، مقایسه محصولات و انتخاب گزینه مناسب برایتان سخت تر می شود. از طرف دیگر، اگر به عنوان جوشکار مشغول کار باشید، آشنایی با این اصطلاحات باعث می شود بتوانید نقشه های فنی، دستورالعمل های جوشکاری و مشخصات تجهیزات را راحت تر بخوانید و از بروز اشتباه جلوگیری کنید.

شناخت اصطلاحات رایج جوشکاری فقط برای افراد حرفه ای نیست. هنرجویان، کارآموزان، صاحبان کارگاه ها و حتی افرادی که برای مصارف خانگی یا صنعتی به دنبال خرید دستگاه جوش هستند، با یادگیری این واژه ها می توانند انتخاب آگاهانه تری داشته باشند و بهتر با متخصصان این حوزه ارتباط برقرار کنند.

در ادامه، مهم ترین اصطلاحات تخصصی جوشکاری را به زبان ساده معرفی می کنیم تا با کاربرد هر کدام آشنا شوید و هنگام کار با دستگاه جوش یا خرید تجهیزات جوشکاری، درک بهتری از مفاهیم فنی داشته باشید.

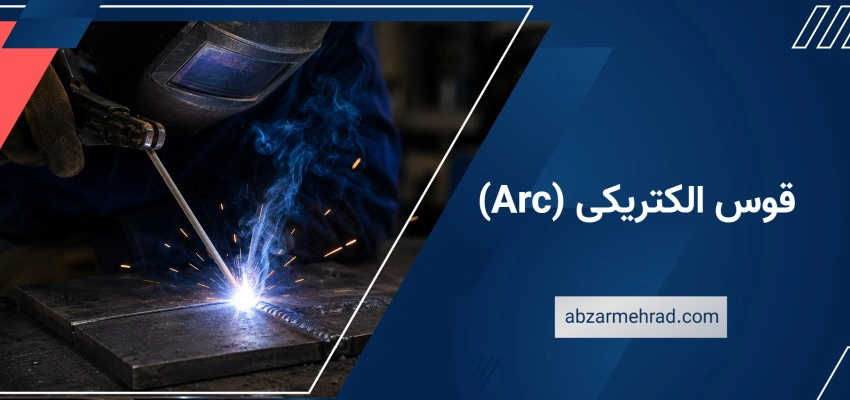

قوس الکتریکی (Arc)

قوس الکتریکی مهم ترین بخش در فرایند جوشکاری است و در واقع بدون ایجاد قوس، عملیات جوشکاری انجام نمی شود. قوس زمانی به وجود می آید که جریان برق بین نوک الکترود یا سیم جوش و قطعه کار برقرار شود. این جریان، گرمای بسیار زیادی تولید می کند و باعث ذوب شدن فلز و تشکیل اتصال بین دو قطعه می شود.

دمای قوس الکتریکی می تواند به چند هزار درجه سانتی گراد برسد. به همین دلیل فلز پایه و در بسیاری از روش های جوشکاری، فلز پرکننده نیز ذوب شده و پس از سرد شدن، یک اتصال محکم و مقاوم ایجاد می کنند.

کیفیت قوس الکتریکی تاثیر مستقیمی بر کیفیت جوش دارد. اگر قوس بیش از حد کوتاه یا بلند باشد، ممکن است مشکلاتی مانند پاشش زیاد، نفوذ نامناسب، تخلخل یا حتی ضعیف شدن استحکام جوش به وجود بیاید. به همین دلیل جوشکاران حرفه ای همیشه تلاش می کنند طول قوس را در حالت استاندارد حفظ کنند.

امروزه بسیاری از دستگاه های جوش اینورتر با فناوری های جدید، قوس الکتریکی را پایدارتر نگه می دارند. این ویژگی باعث می شود شروع جوشکاری راحت تر باشد، کیفیت جوش افزایش پیدا کند و حتی افراد تازه کار نیز بتوانند نتیجه بهتری از کار خود بگیرند.

نکته: هر زمان در آموزش جوشکاری یا مشخصات فنی دستگاه جوش با عبارت Arc یا Arc Welding روبرو شدید، منظور همان قوس الکتریکی است که نقش اصلی را در ایجاد جوش ایفا می کند.

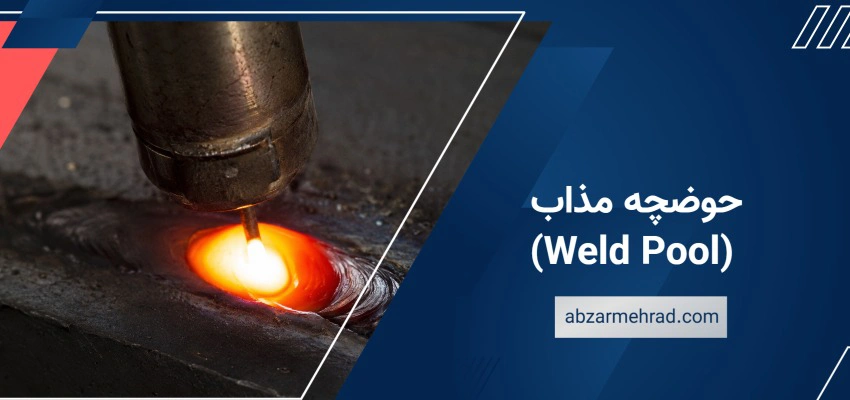

حوضچه مذاب (Weld Pool)

حوضچه مذاب بخشی از فلز است که در اثر حرارت قوس الکتریکی ذوب می شود و نقش اصلی را در ایجاد اتصال بین دو قطعه فلزی دارد. زمانی که الکترود یا سیم جوش روی قطعه حرکت می کند، فلز پایه و در برخی روش های جوشکاری فلز پرکننده نیز ذوب شده و این ناحیه مایع را تشکیل می دهند. پس از عبور قوس و کاهش دما، حوضچه مذاب به تدریج سرد می شود و جوش نهایی شکل می گیرد.

یکی از مهم ترین مهارت های هر جوشکار، کنترل حوضچه مذاب است. اندازه و شکل این حوضچه به عواملی مانند شدت جریان دستگاه جوش، سرعت حرکت دست، زاویه الکترود و نوع فرایند جوشکاری بستگی دارد. اگر حوضچه بیش از حد بزرگ یا کوچک باشد، احتمال ایجاد عیوبی مانند نفوذ ناکافی، تخلخل یا تغییر شکل قطعه افزایش پیدا می کند و کیفیت جوش کاهش می یابد.

در بیشتر روش های جوشکاری مانند جوشکاری با الکترود، MIG و TIG، مشاهده و کنترل حوضچه مذاب یکی از مهم ترین نشانه های انجام یک جوشکاری اصولی است. به همین دلیل در دوره های آموزش جوشکاری، هنرجویان قبل از هر چیز یاد می گیرند که حوضچه مذاب را به درستی تشخیص دهند و آن را در طول فرایند جوشکاری به شکل یکنواخت کنترل کنند.

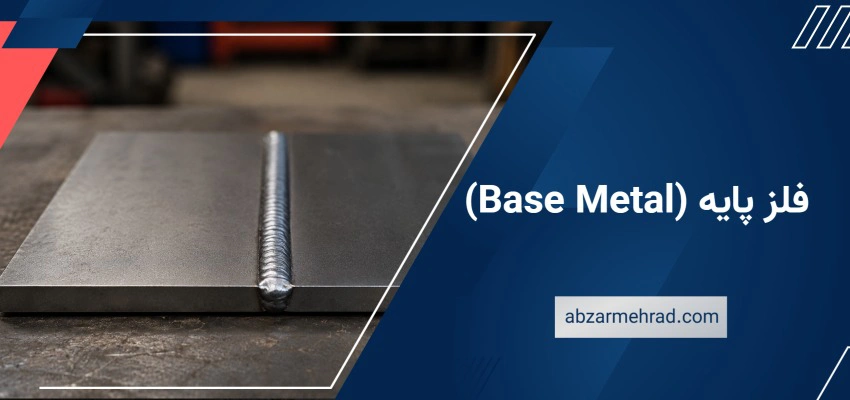

فلز پایه (Base Metal)

فلز پایه به قطعه یا قطعاتی گفته می شود که قرار است به وسیله جوشکاری به یکدیگر متصل شوند. در واقع هر فلزی که عملیات جوشکاری روی آن انجام می شود، فلز پایه نام دارد. جنس فلز پایه می تواند فولاد، استیل، آلومینیوم، چدن، مس یا سایر فلزات و آلیاژها باشد و هر کدام روش جوشکاری و تجهیزات مخصوص خود را نیاز دارند.

جنس و ضخامت فلز پایه تاثیر مستقیمی بر انتخاب دستگاه جوش، نوع الکترود یا سیم جوش و میزان جریان مورد نیاز دارد. برای مثال، جوشکاری ورق های نازک با جوشکاری قطعات فولادی ضخیم کاملا متفاوت است و اگر تجهیزات یا تنظیمات به درستی انتخاب نشوند، ممکن است کیفیت جوش کاهش پیدا کند یا حتی به قطعه آسیب برسد.

قبل از شروع جوشکاری، فلز پایه باید از هرگونه زنگ زدگی، رنگ، روغن یا آلودگی پاک شود تا اتصال نهایی استحکام کافی داشته باشد. به همین دلیل آماده سازی فلز پایه یکی از مهم ترین مراحل در جوشکاری صنعتی و کارگاهی محسوب می شود و نقش زیادی در افزایش کیفیت و دوام جوش دارد.

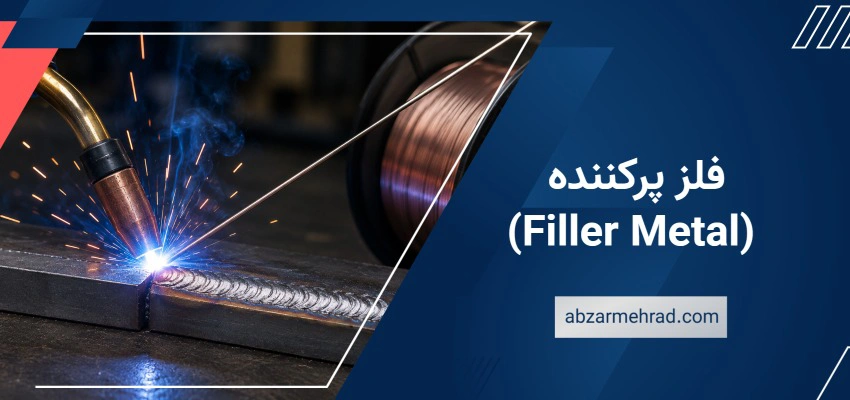

فلز پرکننده (Filler Metal)

فلز پرکننده، فلزی است که هنگام جوشکاری به محل اتصال اضافه می شود تا فضای بین دو قطعه را پر کرده و یک اتصال مستحکم ایجاد کند. این فلز معمولا به شکل الکترود، سیم جوش یا مفتول مورد استفاده قرار می گیرد و پس از ذوب شدن، همراه با فلز پایه جوش نهایی را تشکیل می دهد.

انتخاب فلز پرکننده اهمیت زیادی دارد، زیرا باید با جنس فلز پایه سازگار باشد. اگر از الکترود یا سیم جوش نامناسب استفاده شود، ممکن است استحکام جوش کاهش پیدا کند یا در طول زمان ترک و شکستگی ایجاد شود. به همین دلیل هنگام خرید الکترود یا سیم جوش، باید به نوع فلز، ضخامت قطعه و روش جوشکاری توجه کرد.

البته در همه فرایندهای جوشکاری از فلز پرکننده استفاده نمی شود. برای مثال، در برخی از عملیات های جوشکاری TIG روی ورق های نازک، دو قطعه تنها با ذوب شدن فلز پایه به یکدیگر متصل می شوند و نیازی به افزودن فلز پرکننده نیست. اما در بیشتر پروژه های صنعتی، استفاده از فلز پرکننده باعث افزایش استحکام و کیفیت اتصال می شود.

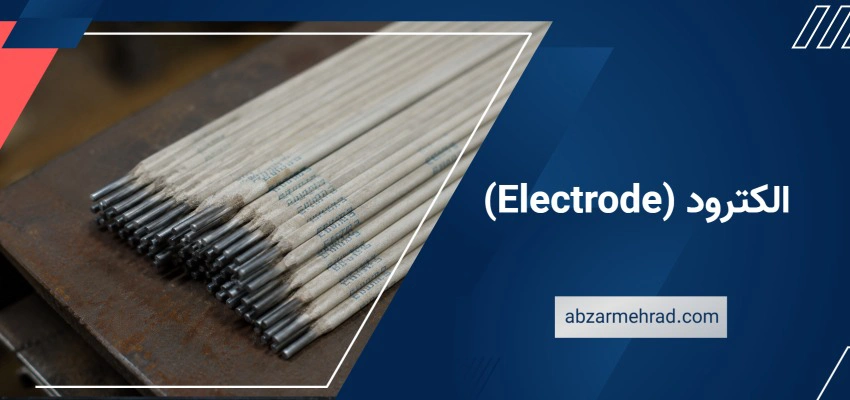

الکترود (Electrode)

الکترود یکی از مهم ترین تجهیزات مصرفی در جوشکاری است که وظیفه انتقال جریان برق و ایجاد قوس الکتریکی را بر عهده دارد. در جوشکاری با الکترود دستی، با ایجاد قوس بین نوک الکترود و فلز پایه، حرارت لازم برای ذوب شدن فلز و تشکیل جوش فراهم می شود. در بیشتر موارد، مغزی الکترود نیز ذوب شده و به عنوان فلز پرکننده در محل اتصال قرار می گیرد.

الکترودها در انواع مختلفی مانند الکترودهای روتیلی، قلیایی، سلولزی و استیل تولید می شوند و هر کدام برای کاربردهای خاصی مناسب هستند. انتخاب الکترود مناسب به عواملی مانند جنس فلز پایه، ضخامت قطعه، موقعیت جوشکاری و نوع دستگاه جوش بستگی دارد. استفاده از الکترود مناسب می تواند کیفیت جوش را افزایش داده و احتمال ایجاد عیوبی مانند ترک یا تخلخل را کاهش دهد.

برای رسیدن به بهترین نتیجه، علاوه بر انتخاب الکترود مناسب، باید به قطر الکترود، شدت جریان دستگاه جوش و شرایط نگهداری آن نیز توجه کرد. الکترودهایی که در محیط مرطوب نگهداری شوند، ممکن است رطوبت جذب کنند و کیفیت جوش را تحت تاثیر قرار دهند. به همین دلیل، نگهداری صحیح الکترود به اندازه انتخاب آن اهمیت دارد.

مطالعه بیشتر: اگر مایلید به طور تخصصی با نحوه انجام جوشکاری الکترود آشنا شوید ، پیشنهاد می کنیم مقاله آموزش جوشکاری الکترود (SMAW)  را مطالعه نمایید.

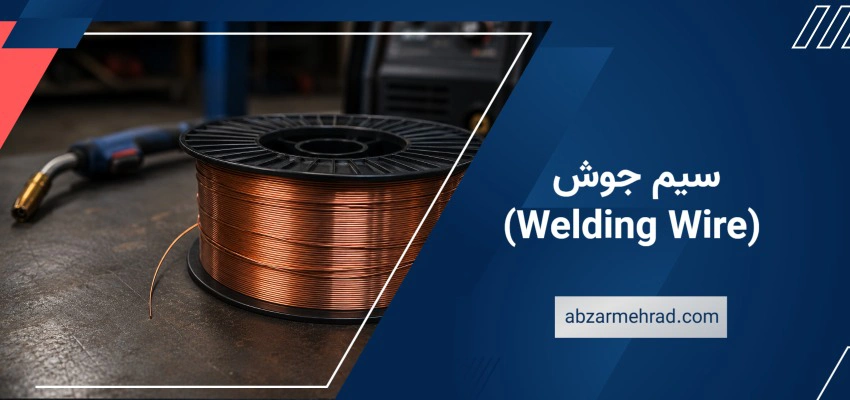

سیم جوش (Welding Wire)

سیم جوش یکی از مهم ترین مواد مصرفی در فرایندهای جوشکاری مانند MIG و MAG است و به عنوان فلز پرکننده، فضای بین دو قطعه را پر می کند. این سیم به صورت پیوسته از داخل تورچ تغذیه می شود و همزمان با ایجاد قوس الکتریکی ذوب شده و اتصال بین فلزات را به وجود می آورد. استفاده از سیم جوش باعث افزایش سرعت جوشکاری و ایجاد جوش های یکنواخت تر می شود.

سیم جوش در جنس ها و قطرهای مختلف تولید می شود تا برای فلزاتی مانند فولاد، استیل، آلومینیوم و سایر آلیاژها قابل استفاده باشد. انتخاب سیم جوش مناسب باید با توجه به جنس فلز پایه، ضخامت قطعه، نوع گاز محافظ و دستگاه جوش انجام شود. اگر سیم جوش با شرایط کار سازگار نباشد، ممکن است کیفیت جوش کاهش پیدا کند یا عیوبی مانند تخلخل و ترک ایجاد شود.

در زمان خرید سیم جوش، علاوه بر نوع و قطر آن، باید به کیفیت ساخت و برند تولید کننده نیز توجه کرد. استفاده از سیم جوش با کیفیت، در کنار تنظیم صحیح دستگاه جوش، باعث می شود اتصال نهایی از استحکام بیشتر، ظاهر بهتر و دوام بالاتری برخوردار باشد.

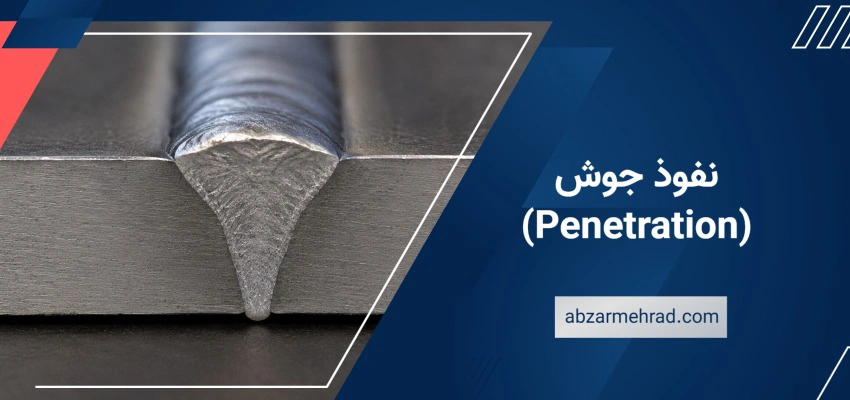

نفوذ جوش (Penetration)

نفوذ جوش به میزان عمقی گفته می شود که فلز جوش در داخل فلز پایه نفوذ کرده و با آن ترکیب می شود. هرچه نفوذ جوش مناسب تر باشد، اتصال ایجاد شده استحکام بیشتری خواهد داشت و در برابر فشار، ضربه و تنش مقاومت بهتری از خود نشان می دهد. به همین دلیل، نفوذ جوش یکی از مهم ترین معیارهای ارزیابی کیفیت جوشکاری محسوب می شود.

میزان نفوذ جوش به عواملی مانند شدت جریان دستگاه جوش، نوع الکترود یا سیم جوش، سرعت حرکت جوشکار، زاویه الکترود و ضخامت فلز پایه بستگی دارد. اگر نفوذ کمتر از حد استاندارد باشد، اتصال ضعیف خواهد بود و احتمال شکستگی در محل جوش افزایش پیدا می کند. از طرف دیگر، نفوذ بیش از حد نیز ممکن است باعث سوختگی یا آسیب دیدن قطعه شود.

برای دستیابی به نفوذ مناسب، باید تنظیمات دستگاه جوش و تجهیزات مصرفی با دقت انتخاب شوند. یک جوشکار حرفه ای همیشه با توجه به نوع پروژه و جنس قطعه، پارامترهای جوشکاری را تنظیم می کند تا علاوه بر ایجاد ظاهری مناسب، استحکام و دوام اتصال نیز در بالاترین سطح ممکن قرار داشته باشد.

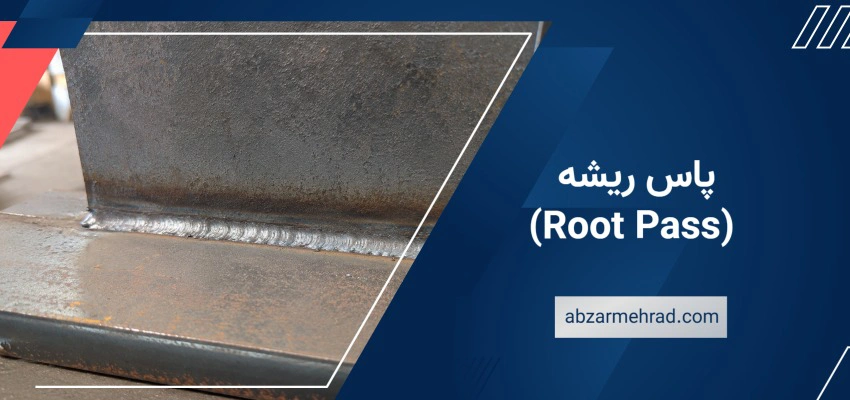

پاس ریشه (Root Pass)

پاس ریشه اولین لایه جوش است که در محل اتصال دو قطعه اجرا می شود و پایه اصلی تمام لایه های بعدی را تشکیل می دهد. این مرحله اهمیت بسیار زیادی دارد، زیرا اگر پاس ریشه به درستی انجام نشود، حتی اجرای لایه های بعدی نیز نمی تواند ضعف ایجاد شده را جبران کند. به همین دلیل در بسیاری از پروژه های صنعتی، کیفیت پاس ریشه با دقت بررسی و بازرسی می شود.

هدف از اجرای پاس ریشه، ایجاد نفوذ کافی و اتصال کامل دو قطعه از ریشه درز جوش است. برای رسیدن به این نتیجه، جوشکار باید شدت جریان دستگاه جوش، سرعت حرکت، زاویه الکترود یا تورچ و فاصله بین قطعات را به درستی تنظیم کند. هرگونه خطا در این مرحله می تواند باعث ایجاد عیوبی مانند عدم نفوذ، تخلخل یا ترک در محل جوش شود.

پاس ریشه در بسیاری از فرایندهای جوشکاری مانند جوشکاری با الکترود، TIG و MIG انجام می شود و پس از آن، پاس های پرکننده و پاس نهایی روی آن اجرا می شوند. به همین دلیل، یک پاس ریشه استاندارد نقش مهمی در افزایش استحکام، دوام و کیفیت نهایی جوش دارد.

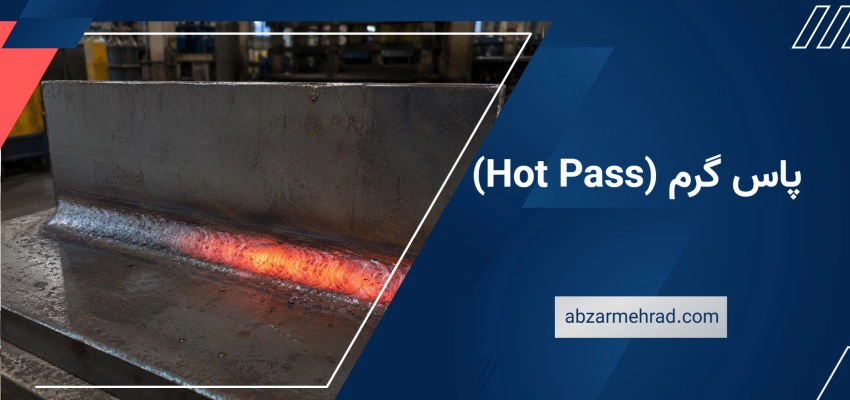

پاس گرم (Hot Pass)

پاس گرم دومین مرحله از فرایند جوشکاری در بسیاری از اتصالات است و معمولا بلافاصله بعد از اجرای پاس ریشه انجام می شود. هدف از این مرحله، ذوب مجدد بخش هایی از پاس ریشه و برطرف کردن عیوب احتمالی مانند سرباره های باقی مانده یا نواحی با نفوذ کم است. اجرای صحیح پاس گرم باعث می شود اتصال برای اجرای لایه های بعدی آماده شود.

در اجرای پاس گرم، تنظیم مناسب شدت جریان دستگاه جوش و انتخاب الکترود یا سیم جوش مناسب اهمیت زیادی دارد. اگر این مرحله با دقت انجام نشود، ممکن است عیوب موجود در پاس ریشه باقی بمانند و کیفیت نهایی جوش کاهش پیدا کند. به همین دلیل، جوشکاران حرفه ای همیشه قبل از اجرای پاس های بعدی، وضعیت پاس گرم را بررسی می کنند.

پاس گرم بیشتر در پروژه های صنعتی مانند ساخت مخازن، خطوط انتقال، سازه های فلزی و لوله کشی های تحت فشار کاربرد دارد. اجرای اصولی این مرحله باعث افزایش استحکام اتصال، کاهش احتمال ترک خوردگی و بهبود کیفیت نهایی جوش می شود.

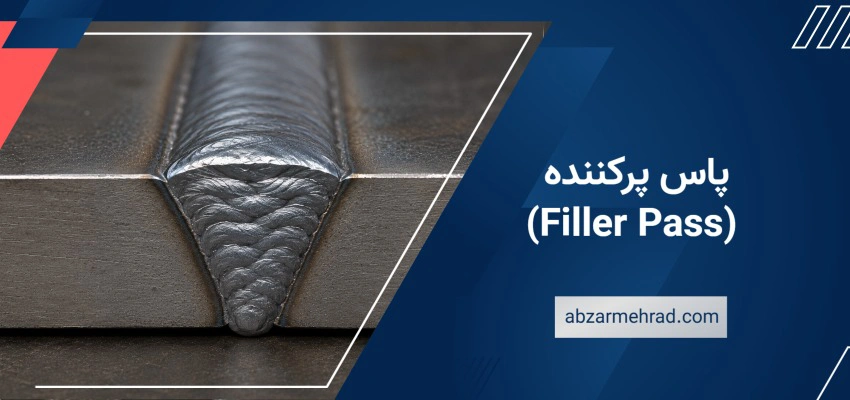

پاس پرکننده (Filler Pass)

پاس پرکننده به لایه یا لایه هایی از جوش گفته می شود که بعد از پاس ریشه و پاس گرم اجرا می شوند. وظیفه اصلی این مرحله، پر کردن شیار یا فضای بین دو قطعه است تا ضخامت جوش به اندازه مورد نیاز برسد. در بسیاری از قطعات ضخیم، اجرای چندین پاس پرکننده برای دستیابی به یک اتصال مستحکم و استاندارد ضروری است.

در این مرحله، جوشکار باید هر لایه را با دقت اجرا و قبل از شروع لایه بعدی، سطح جوش را از سرباره و آلودگی ها تمیز کند. همچنین تنظیم مناسب دستگاه جوش، انتخاب الکترود یا سیم جوش مناسب و حفظ سرعت یکنواخت حرکت، تاثیر زیادی بر کیفیت پاس پرکننده دارد. رعایت این موارد از ایجاد عیوبی مانند تخلخل، ترک یا عدم ذوب کافی جلوگیری می کند.

پاس پرکننده نقش مهمی در افزایش استحکام و دوام اتصال دارد و زمینه را برای اجرای پاس نهایی فراهم می کند. هرچه این مرحله با دقت بیشتری انجام شود، کیفیت ظاهری و مقاومت مکانیکی جوش نیز بهتر خواهد بود و اتصال نهایی عملکرد مطمئن تری در شرایط کاری مختلف خواهد داشت.

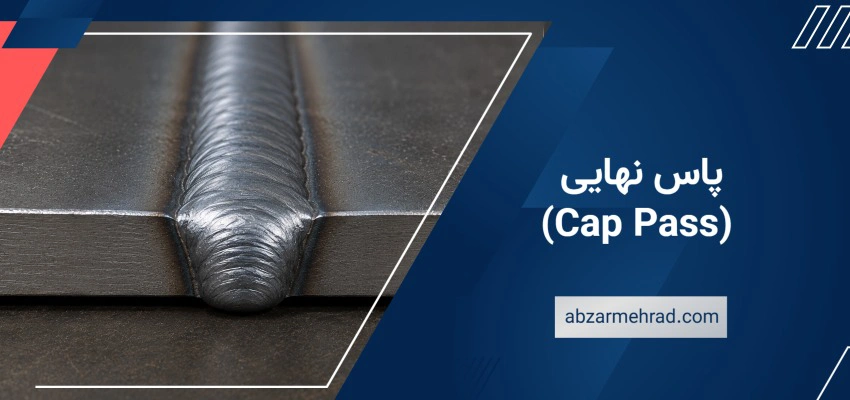

پاس نهایی (Cap Pass)

پاس نهایی آخرین لایه جوش است که روی پاس های پرکننده اجرا می شود و علاوه بر تکمیل اتصال، ظاهر نهایی جوش را نیز شکل می دهد. این مرحله باید به گونه ای انجام شود که سطح جوش یکنواخت، بدون فرورفتگی یا برآمدگی بیش از حد باشد و پوشش کاملی روی محل اتصال ایجاد کند.

اجرای صحیح پاس نهایی تنها جنبه ظاهری ندارد، بلکه در افزایش استحکام و محافظت از لایه های زیرین نیز موثر است. در این مرحله، جوشکار باید شدت جریان دستگاه جوش، سرعت حرکت و زاویه الکترود یا تورچ را با دقت کنترل کند تا جوش علاوه بر ظاهر مناسب، از نظر فنی نیز استاندارد باشد. هرگونه بی دقتی ممکن است باعث ایجاد عیوبی مانند بریدگی کنار جوش، تخلخل یا ناهمواری سطح شود.

در بسیاری از پروژه های صنعتی، کیفیت پاس نهایی یکی از معیارهای اصلی بازرسی جوش به شمار می رود، زیرا این بخش به طور مستقیم قابل مشاهده است و می تواند نشان دهنده دقت و مهارت جوشکار باشد. یک پاس نهایی استاندارد علاوه بر زیبایی ظاهری، دوام و مقاومت اتصال را نیز افزایش می دهد.

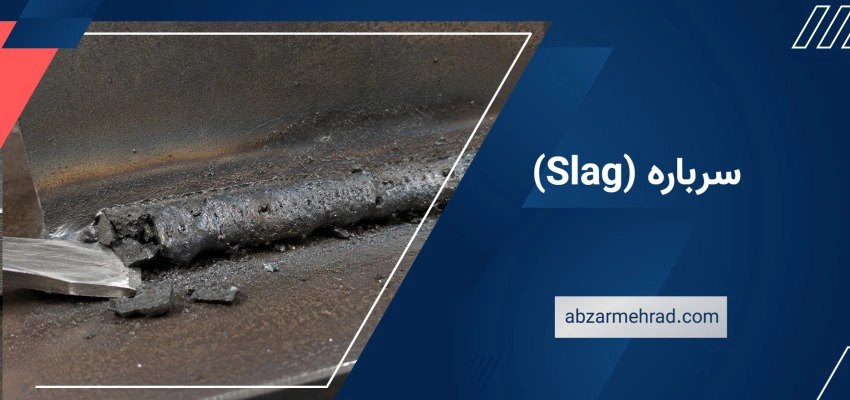

سرباره (Slag)

سرباره لایه ای است که پس از جوشکاری روی سطح جوش تشکیل می شود. این لایه از ذوب شدن روکش الکترود یا مواد محافظ به وجود می آید و وظیفه آن محافظت از فلز مذاب در برابر تماس با هوا و جلوگیری از ورود آلودگی ها به محل جوش است. وجود سرباره در حین جوشکاری کاملا طبیعی است و به بهبود کیفیت اتصال کمک می کند.

پس از پایان هر پاس جوش، سرباره باید به طور کامل با استفاده از چکش جوشکاری و برس سیمی از روی سطح برداشته شود. اگر مقداری از سرباره بین لایه های جوش باقی بماند، ممکن است استحکام اتصال کاهش پیدا کند و عیوبی مانند حبس سرباره یا ترک در جوش ایجاد شود. به همین دلیل تمیز کردن سطح جوش قبل از اجرای پاس بعدی اهمیت زیادی دارد.

لازم است بدانید که در همه روش های جوشکاری سرباره تشکیل نمی شود. برای مثال، در جوشکاری با الکترود دستی مقدار قابل توجهی سرباره ایجاد می شود، اما در روش هایی مانند MIG و TIG یا سرباره وجود ندارد یا بسیار ناچیز است. شناخت نقش سرباره و نحوه پاک کردن آن، یکی از اصول مهم برای اجرای یک جوشکاری با کیفیت و استاندارد به شمار می رود.

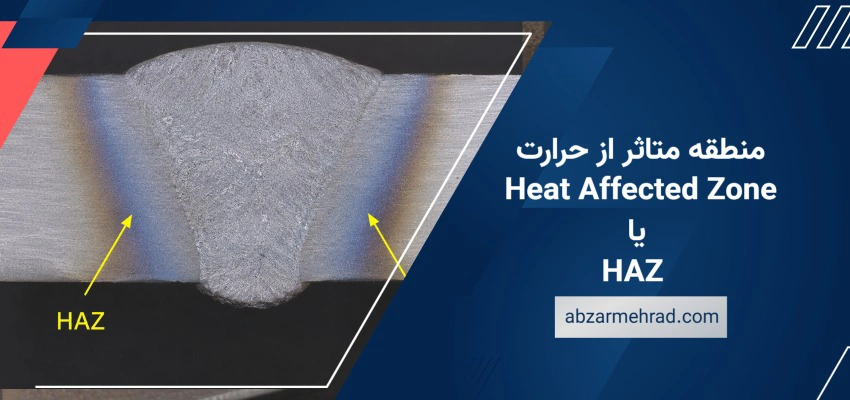

منطقه متاثر از حرارت (Heat Affected Zone یا HAZ)

منطقه متاثر از حرارت یا HAZ به بخشی از فلز پایه گفته می شود که در اثر گرمای جوشکاری داغ شده، اما ذوب نشده است. با وجود اینکه این ناحیه به حالت مذاب در نمی آید، حرارت زیاد می تواند ساختار و خواص مکانیکی فلز را تغییر دهد. به همین دلیل، این قسمت تاثیر زیادی بر کیفیت و استحکام اتصال نهایی دارد.

اندازه منطقه متاثر از حرارت به عواملی مانند شدت جریان دستگاه جوش، سرعت جوشکاری، نوع فرایند جوشکاری و جنس فلز پایه بستگی دارد. اگر حرارت ورودی بیش از حد باشد، ممکن است این ناحیه بزرگ تر شود و خواصی مانند سختی، مقاومت یا انعطاف پذیری فلز تغییر کند. به همین دلیل، تنظیم صحیح پارامترهای جوشکاری نقش مهمی در کنترل HAZ و جلوگیری از آسیب به قطعه دارد.

در پروژه های صنعتی و سازه های حساس، منطقه متاثر از حرارت یکی از بخش هایی است که توسط کارشناسان بازرسی جوش به دقت بررسی می شود. یک جوشکار حرفه ای با انتخاب دستگاه جوش مناسب، تنظیم صحیح جریان و استفاده از الکترود یا سیم جوش استاندارد، می تواند تاثیر حرارت را کنترل کرده و کیفیت نهایی جوش را بهبود ببخشد.

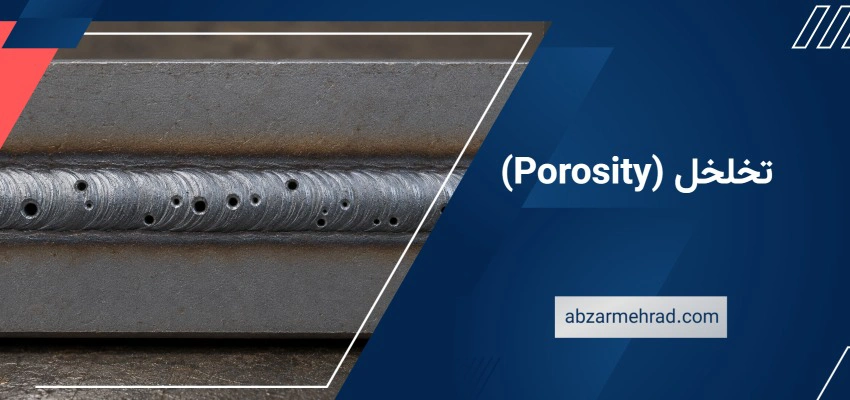

تخلخل (Porosity)

تخلخل یکی از رایج ترین عیوب جوشکاری است که به صورت حفره ها یا سوراخ های ریز در داخل یا روی سطح جوش دیده می شود. این حفره ها معمولا به دلیل گیر افتادن گاز در فلز مذاب به وجود می آیند و اگر تعداد آن ها زیاد باشد، می توانند استحکام و کیفیت اتصال را به میزان قابل توجهی کاهش دهند.

دلایل مختلفی باعث ایجاد تخلخل می شوند که از مهم ترین آن ها می توان به آلوده بودن فلز پایه، رطوبت الکترود، استفاده از گاز محافظ نامناسب، تنظیم نادرست دستگاه جوش یا طول نامناسب قوس الکتریکی اشاره کرد. به همین دلیل، قبل از شروع جوشکاری باید سطح قطعه کاملا تمیز باشد و از تجهیزات و مواد مصرفی استاندارد استفاده شود.

برای جلوگیری از تخلخل، لازم است دستگاه جوش به درستی تنظیم شود، الکترود یا سیم جوش در شرایط مناسب نگهداری شوند و فرایند جوشکاری با دقت انجام گیرد. در پروژه های صنعتی، وجود تخلخل بیش از حد قابل قبول نیست و ممکن است باعث رد شدن قطعه در بازرسی جوش شود. به همین دلیل، کنترل این عیب یکی از مهم ترین نکات برای اجرای یک جوشکاری با کیفیت و بادوام است.

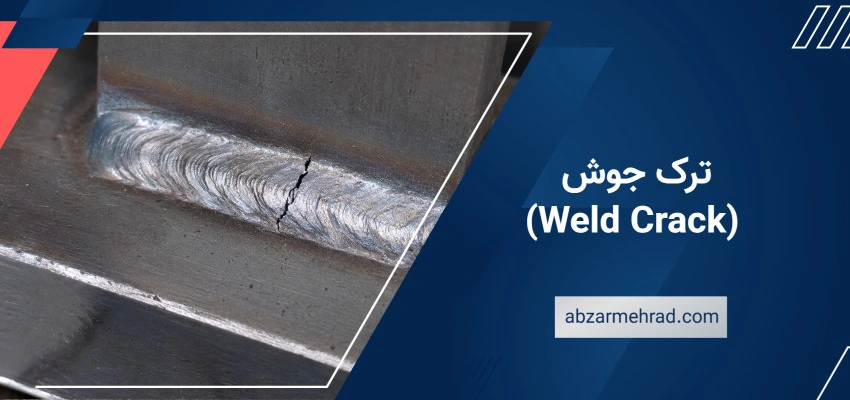

ترک جوش (Weld Crack)

ترک جوش یکی از خطرناک ترین عیوب جوشکاری است که می تواند روی سطح یا در داخل جوش ایجاد شود. این عیب باعث کاهش استحکام اتصال می شود و در صورت وارد شدن فشار یا تنش، احتمال شکستگی قطعه را افزایش می دهد. به همین دلیل، وجود ترک در بسیاری از پروژه های صنعتی قابل قبول نیست و باید قبل از بهره برداری برطرف شود.

ترک جوش ممکن است به دلایل مختلفی مانند انتخاب نادرست الکترود یا سیم جوش، سرد شدن سریع فلز، تنش های داخلی، تنظیم نامناسب دستگاه جوش یا آماده سازی نادرست قطعات ایجاد شود. در برخی موارد نیز استفاده از فلز پرکننده نامناسب یا اجرای غیراصولی پاس های جوشکاری می تواند زمینه ایجاد ترک را فراهم کند.

برای جلوگیری از ترک جوش، باید از تجهیزات مناسب، مواد مصرفی استاندارد و تنظیمات صحیح دستگاه جوش استفاده کرد. همچنین رعایت دمای پیش گرم، اجرای اصولی مراحل جوشکاری و بازرسی دقیق پس از پایان کار، نقش مهمی در کاهش احتمال ایجاد این عیب دارد. یک جوش بدون ترک، علاوه بر ظاهر مناسب، از نظر استحکام و دوام نیز عملکرد بسیار بهتری خواهد داشت.

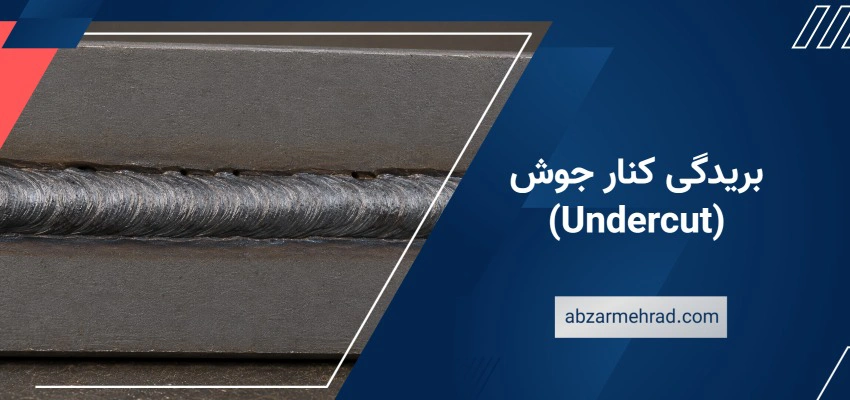

بریدگی کنار جوش (Undercut)

بریدگی کنار جوش یکی از عیوب رایج در جوشکاری است که به صورت یک شیار یا فرورفتگی در لبه فلز پایه و در کنار خط جوش دیده می شود. این عیب زمانی ایجاد می شود که فلز پایه بیش از حد ذوب شود، اما فلز جوش نتواند آن قسمت را به طور کامل پر کند. در نتیجه، یک ناحیه ضعیف در محل اتصال به وجود می آید که می تواند استحکام جوش را کاهش دهد.

از مهم ترین دلایل ایجاد بریدگی کنار جوش می توان به شدت جریان بیش از حد، سرعت زیاد حرکت الکترود یا تورچ، زاویه نامناسب الکترود و تکنیک نادرست جوشکاری اشاره کرد. در برخی موارد نیز انتخاب الکترود یا سیم جوش نامناسب می تواند احتمال بروز این عیب را افزایش دهد. به همین دلیل، تنظیم صحیح دستگاه جوش و رعایت اصول اجرای جوش اهمیت زیادی دارد.

برای جلوگیری از بریدگی کنار جوش، باید سرعت حرکت، شدت جریان و زاویه الکترود به درستی کنترل شوند تا فلز جوش بتواند لبه های اتصال را به طور کامل پوشش دهد. در پروژه های صنعتی، وجود این عیب ممکن است باعث مردود شدن قطعه در بازرسی جوش شود، زیرا بریدگی کنار جوش مقاومت اتصال را در برابر تنش و خستگی کاهش می دهد.

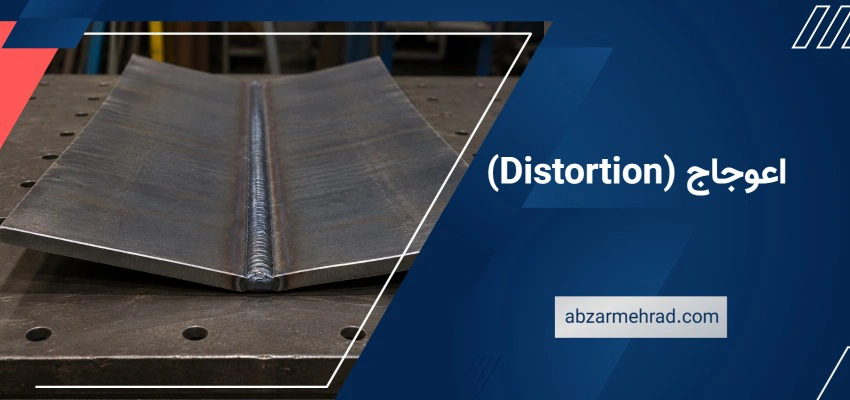

اعوجاج (Distortion)

اعوجاج به تغییر شکل یا تاب برداشتن قطعه فلزی در اثر حرارت جوشکاری گفته می شود. هنگام جوشکاری، فلز در محل اتصال منبسط می شود و پس از سرد شدن دوباره منقبض می شود. اگر این انبساط و انقباض به صورت یکنواخت انجام نشود، قطعه ممکن است خم شود، تاب بردارد یا از ابعاد اصلی خود خارج شود.

عوامل مختلفی مانند حرارت زیاد، ترتیب نامناسب اجرای جوش، ضخامت قطعه، نوع اتصال و نحوه مهار کردن قطعات می توانند باعث ایجاد اعوجاج شوند. هرچه میزان حرارت ورودی بیشتر باشد، احتمال تغییر شکل قطعه نیز افزایش پیدا می کند. به همین دلیل، جوشکاران حرفه ای همیشه تلاش می کنند با تنظیم صحیح دستگاه جوش و اجرای اصولی فرایند، میزان اعوجاج را به حداقل برسانند.

برای جلوگیری از اعوجاج، معمولا از روش هایی مانند خال جوش، توالی مناسب پاس های جوشکاری، فیکس کردن قطعات و کنترل حرارت استفاده می شود. کاهش اعوجاج نه تنها باعث حفظ ابعاد و شکل قطعه می شود، بلکه نیاز به صافکاری و تعمیرات پس از جوشکاری را نیز کمتر می کند و در نهایت کیفیت و دقت کار را افزایش می دهد.

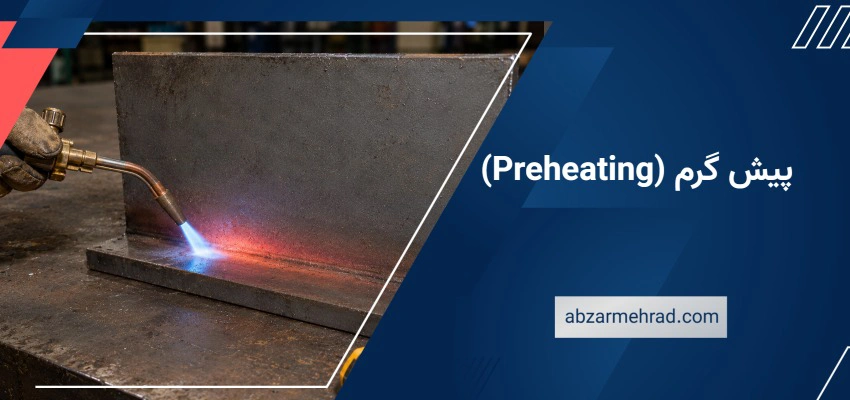

پیش گرم (Preheating)

پیش گرم به فرایند گرم کردن فلز پایه قبل از شروع جوشکاری گفته می شود. این کار باعث می شود اختلاف دمای بین محل جوش و سایر قسمت های قطعه کمتر شود و فلز با سرعت مناسب تری سرد شود. در نتیجه، احتمال ایجاد ترک، تنش های داخلی و برخی دیگر از عیوب جوشکاری کاهش پیدا می کند.

نیاز به پیش گرم به عواملی مانند جنس فلز، ضخامت قطعه، نوع الکترود یا سیم جوش و شرایط پروژه بستگی دارد. برای مثال، در جوشکاری فولادهای ضخیم یا برخی آلیاژهای خاص، پیش گرم یکی از مراحل ضروری محسوب می شود و نادیده گرفتن آن می تواند کیفیت و استحکام جوش را تحت تاثیر قرار دهد.

پیش گرم معمولا با استفاده از مشعل، هیترهای صنعتی یا تجهیزات مخصوص انجام می شود و دمای آن باید متناسب با نوع فلز انتخاب شود. رعایت این مرحله در پروژه های صنعتی و سازه های حساس، باعث افزایش کیفیت جوش، کاهش احتمال تعمیرات بعدی و افزایش عمر مفید اتصال خواهد شد.

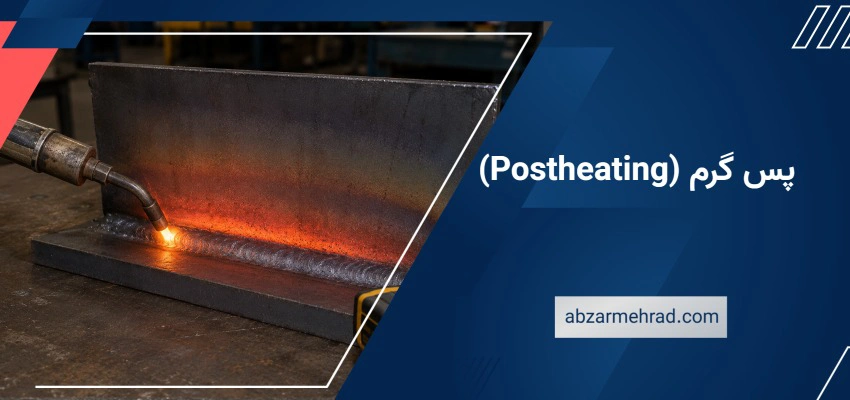

پس گرم (Postheating)

پس گرم به فرایند گرم نگه داشتن یا گرم کردن قطعه بعد از پایان جوشکاری گفته می شود. این کار با هدف کاهش سرعت سرد شدن فلز، کم کردن تنش های داخلی و جلوگیری از ایجاد ترک انجام می شود. در برخی پروژه های صنعتی، پس گرم یکی از مراحل مهم برای حفظ کیفیت و افزایش دوام اتصال به شمار می رود.

نیاز به پس گرم به عواملی مانند جنس فلز، ضخامت قطعه، نوع فرایند جوشکاری و شرایط کاری بستگی دارد. برای مثال، در جوشکاری فولادهای آلیاژی یا قطعاتی که تحت فشار و تنش زیاد قرار می گیرند، اجرای پس گرم می تواند از ایجاد ترک های ناشی از سرد شدن سریع جلوگیری کند و خواص مکانیکی فلز را حفظ کند.

پس گرم باید با دمای مناسب و طبق دستورالعمل های فنی انجام شود، زیرا گرم کردن بیش از حد یا اجرای نادرست آن ممکن است نتیجه مطلوبی نداشته باشد. به همین دلیل، در پروژه های حساس معمولا دمای پس گرم و مدت زمان آن با دقت کنترل می شود تا اتصال نهایی از استحکام، کیفیت و طول عمر بیشتری برخوردار باشد.

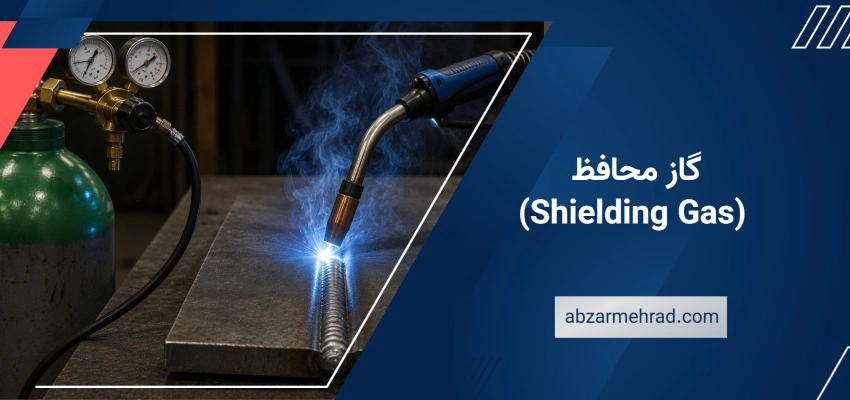

گاز محافظ (Shielding Gas)

گاز محافظ یکی از اجزای مهم در برخی روش های جوشکاری مانند MIG، MAG و TIG است. این گاز هنگام جوشکاری اطراف قوس الکتریکی و حوضچه مذاب را پوشش می دهد و از تماس فلز مذاب با اکسیژن، نیتروژن و رطوبت موجود در هوا جلوگیری می کند. اگر این محافظت به درستی انجام نشود، احتمال ایجاد عیوبی مانند تخلخل، اکسید شدن و کاهش استحکام جوش افزایش پیدا می کند.

نوع گاز محافظ با توجه به روش جوشکاری و جنس فلز پایه انتخاب می شود. گازهایی مانند آرگون، دی اکسید کربن و ترکیب این دو، از رایج ترین گازهای مورد استفاده در صنعت جوشکاری هستند. انتخاب گاز مناسب تاثیر مستقیمی بر کیفیت جوش، میزان نفوذ، ظاهر اتصال و حتی مقدار پاشش جوش دارد.

برای دستیابی به بهترین نتیجه، علاوه بر انتخاب گاز مناسب، باید دبی خروجی گاز، سلامت شلنگ ها و عملکرد رگلاتور نیز بررسی شود. استفاده از گاز محافظ استاندارد و تنظیم صحیح دستگاه جوش، باعث می شود جوشکاری با کیفیت بالاتر، ظاهر بهتر و استحکام بیشتری انجام شود.

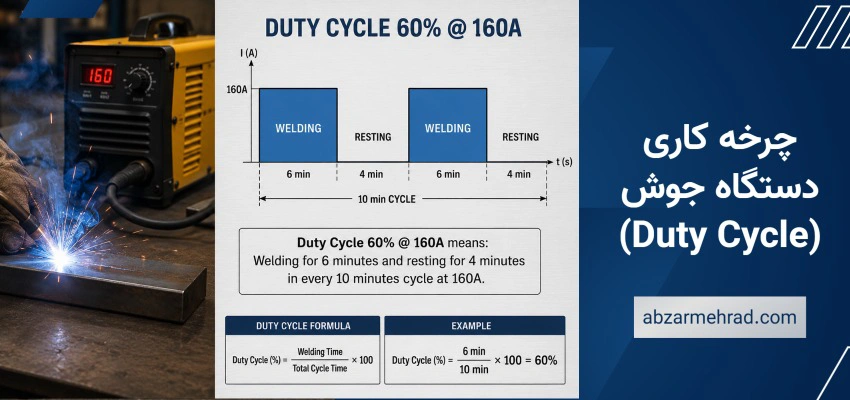

چرخه کاری دستگاه جوش (Duty Cycle)

چرخه کاری دستگاه جوش به مدت زمانی گفته می شود که دستگاه می تواند در یک بازه مشخص، بدون وقفه و بدون داغ شدن بیش از حد کار کند. این مقدار معمولا به صورت درصد و بر اساس یک دوره ۱۰ دقیقه ای بیان می شود. برای مثال، اگر چرخه کاری یک دستگاه ۶۰ درصد باشد، یعنی دستگاه می تواند ۶ دقیقه به طور مداوم جوشکاری کند و سپس باید حدود ۴ دقیقه برای خنک شدن استراحت کند.

چرخه کاری یکی از مهم ترین مشخصات فنی هنگام خرید دستگاه جوش است. هرچه این عدد بالاتر باشد، دستگاه توانایی بیشتری برای انجام جوشکاری های طولانی و سنگین دارد. به همین دلیل، برای مصارف صنعتی و کارگاهی معمولا دستگاه هایی با چرخه کاری بالاتر انتخاب می شوند، در حالی که برای استفاده های خانگی یا کارهای سبک، مدل هایی با چرخه کاری پایین تر نیز می توانند نیاز کاربر را برطرف کنند.

اگر دستگاه جوش بیشتر از چرخه کاری مجاز استفاده شود، دمای داخلی آن افزایش پیدا می کند و ممکن است سیستم محافظ حرارتی دستگاه فعال شود و جوشکاری را به طور موقت متوقف کند. بنابراین، آشنایی با مفهوم چرخه کاری به شما کمک می کند هنگام انتخاب و استفاده از دستگاه جوش، عملکرد بهتر، طول عمر بیشتر و کیفیت بالاتری را تجربه کنید.

چگونه اصطلاحات جوشکاری را سریع یاد بگیریم؟

یادگیری اصطلاحات جوشکاری زمانی راحت تر می شود که فقط به حفظ کردن معنی واژه ها اکتفا نکنید. بهترین روش این است که هنگام آموزش یا کار با دستگاه جوش، هر اصطلاح را در عمل مشاهده کنید. برای مثال، زمانی که یک جوشکار درباره حوضچه مذاب، نفوذ جوش یا سرباره صحبت می کند، اگر همزمان آن را روی قطعه کار ببینید، مفهوم آن برای همیشه در ذهنتان ثبت خواهد شد.

مطالعه کتاب ها و مقالات آموزشی، تماشای ویدیوهای آموزشی و کار کردن با انواع دستگاه های جوش نیز تاثیر زیادی در یادگیری این اصطلاحات دارد. همچنین آشنایی با مشخصات فنی الکترود، سیم جوش و سایر تجهیزات جوشکاری باعث می شود با بسیاری از واژه های تخصصی به صورت کاربردی آشنا شوید و درک بهتری از فرایند جوشکاری پیدا کنید.

اگر تازه وارد این حوزه شده اید، پیشنهاد می کنیم یادگیری را از اصطلاحات پایه شروع کنید و به مرور سراغ مفاهیم تخصصی تر بروید. با تمرین مداوم و کسب تجربه، این واژه ها به بخشی از زبان روزمره شما تبدیل می شوند و هنگام انتخاب تجهیزات، مطالعه دستورالعمل ها یا اجرای پروژه های جوشکاری، با اطمینان بیشتری عمل خواهید کرد.

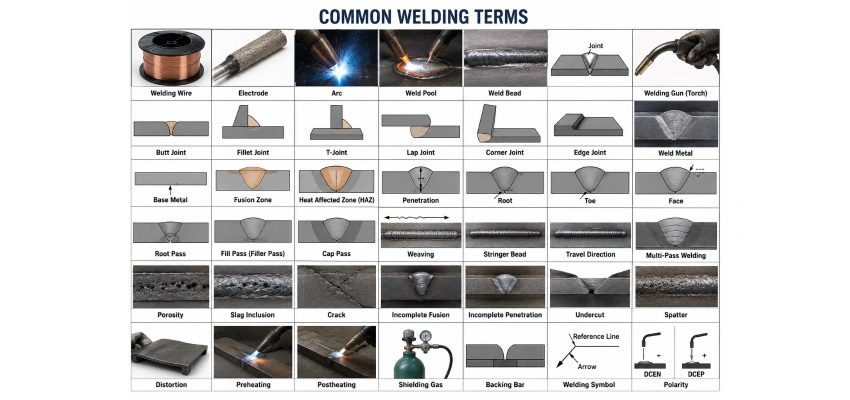

اصطلاحات انگلیسی پرکاربرد در جوشکاری

اگر دفترچه راهنمای دستگاه جوش، کاتالوگ تجهیزات یا منابع آموزشی خارجی را مطالعه کرده باشید، حتما با اصطلاحات انگلیسی جوشکاری روبرو شده اید. آشنایی با این واژه ها به شما کمک می کند مشخصات فنی دستگاه ها، الکترودها، سیم جوش و سایر تجهیزات را بهتر درک کنید. در جدول زیر، تعدادی از رایج ترین اصطلاحات انگلیسی جوشکاری به همراه معنی فارسی آن ها آورده شده است.

شناخت این اصطلاحات به ویژه برای افرادی که قصد خرید دستگاه جوش، مطالعه کاتالوگ محصولات یا یادگیری روش های مختلف جوشکاری را دارند، بسیار کاربردی است. بسیاری از تولیدکنندگان و برندهای معتبر، مشخصات فنی محصولات خود را با همین واژه های انگلیسی ارائه می کنند؛ بنابراین آشنایی با آن ها می تواند در انتخاب تجهیزات مناسب و استفاده صحیح از آن ها نقش مهمی داشته باشد.

جمع بندی

آشنایی با اصطلاحات رایج جوشکاری، فقط برای جوشکاران حرفه ای نیست. اگر در حال یادگیری جوشکاری هستید، قصد خرید دستگاه جوش، الکترود، سیم جوش یا سایر تجهیزات جوشکاری را دارید، شناخت این واژه ها به شما کمک می کند انتخاب های دقیق تری داشته باشید و بهتر مفاهیم فنی را درک کنید.

در این مقاله با مهم ترین اصطلاحات مورد استفاده در صنعت جوشکاری، از قوس الکتریکی و حوضچه مذاب گرفته تا چرخه کاری دستگاه جوش، آشنا شدید. هر یک از این اصطلاحات نقش مهمی در کیفیت جوش، انتخاب تجهیزات مناسب و اجرای صحیح فرایند جوشکاری دارند و دانستن آن ها می تواند از بروز بسیاری از خطاهای رایج جلوگیری کند.

اگر قصد دارید اطلاعات بیشتری درباره روش های مختلف جوشکاری، انواع دستگاه جوش، الکترود، سیم جوش و سایر تجهیزات مرتبط به دست آورید، پیشنهاد می کنیم سایر مقالات آموزشی ابزار مهراد را نیز مطالعه کنید. آشنایی بیشتر با این مفاهیم، علاوه بر افزایش مهارت، به شما کمک می کند بهترین تجهیزات را متناسب با نیاز خود انتخاب کرده و با اطمینان بیشتری در پروژه های جوشکاری فعالیت کنید.

سوالات متداول

مهم ترین اصطلاحات رایج جوشکاری کدام هستند؟

از مهم ترین اصطلاحات جوشکاری می توان به قوس الکتریکی، حوضچه مذاب، فلز پایه، فلز پرکننده، الکترود، سیم جوش، نفوذ جوش، سرباره، تخلخل، ترک جوش، گاز محافظ و چرخه کاری دستگاه جوش اشاره کرد. آشنایی با این واژه ها برای یادگیری اصول جوشکاری و انتخاب تجهیزات مناسب ضروری است.

تفاوت الکترود و سیم جوش چیست؟

الکترود بیشتر در جوشکاری با الکترود دستی استفاده می شود و علاوه بر انتقال جریان برق، معمولا نقش فلز پرکننده را نیز دارد. اما سیم جوش به صورت پیوسته از داخل تورچ تغذیه می شود و بیشتر در روش های MIG و MAG به عنوان فلز پرکننده مورد استفاده قرار می گیرد.

چرا شناخت اصطلاحات جوشکاری اهمیت دارد؟

شناخت اصطلاحات جوشکاری باعث می شود درک بهتری از آموزش های تخصصی، مشخصات فنی دستگاه جوش، کاتالوگ تجهیزات و دستورالعمل های جوشکاری داشته باشید. همچنین هنگام خرید دستگاه جوش، الکترود یا سیم جوش می توانید انتخاب دقیق تر و آگاهانه تری انجام دهید.

چرخه کاری دستگاه جوش به چه معناست؟

چرخه کاری نشان می دهد دستگاه جوش در یک بازه زمانی مشخص، چه مدت می تواند بدون توقف کار کند. هرچه چرخه کاری بیشتر باشد، دستگاه برای انجام جوشکاری های طولانی و پروژه های سنگین مناسب تر خواهد بود.

گاز محافظ در جوشکاری چه وظیفه ای دارد؟

گاز محافظ از حوضچه مذاب در برابر تماس با اکسیژن، نیتروژن و رطوبت هوا محافظت می کند. این کار باعث کاهش عیوب جوش، افزایش کیفیت اتصال و بهبود ظاهر جوش می شود. گازهای آرگون، دی اکسید کربن و ترکیب آن ها از رایج ترین گازهای محافظ در جوشکاری هستند.
